多儀閥門 – 蝶閥 – 氣動蝶閥系列

不銹鋼氣動蝶閥

閥門型號：D673H-16P，D643H-16P
通徑規格：DN50～DN1200
結構形式：三偏心硬密封(對夾式，法蘭)
閥體材質：不銹鋼304、316、316L
公稱壓力：PN10、PN16、PN25、PN40
適用溫度：-40℃～450℃
應用范圍：氣體、水、油品、蒸汽、腐蝕性流體
產品特點：耐溫耐壓、長壽命，結構緊湊、使用范圍廣

不銹鋼氣動蝶閥簡介：

不銹鋼氣動蝶閥主要由氣動執行裝置與不銹鋼蝶閥組成，閥體與碟板均采用不銹鋼材質制作，具有耐高溫、防腐蝕、耐高壓等特點。不銹鋼氣動蝶閥按連接方式不同可分為法蘭、對夾式或焊接式，不僅適用于開關兩位切斷控制，并可裝配閥門定位器，實現對介質流量、溫度、壓力等參數的比例調節。不銹鋼氣動蝶閥可廣泛應用于高溫、高壓以及低溫、防火等管道作開關切斷或調節使用。

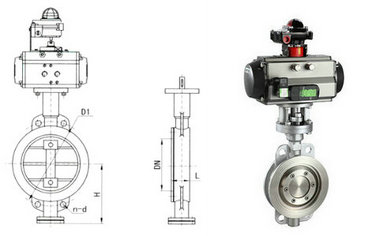

不銹鋼氣動蝶閥結構圖

不銹鋼氣動蝶閥優點：

1、氣動不銹鋼蝶閥結構緊湊、體積小、重量輕、操作靈活、使用方便。

2、不銹鋼蝶閥采用三維偏心彈性或多層次硬密封結構,，密封性能可靠，其中軟密封可達到零泄漏；

3、氣動不銹鋼蝶閥具有耐高溫、高壓以及耐腐蝕、耐磨損等特點。

4、具有雙向密封功能，并且安裝方便，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

不銹鋼氣動蝶閥技術參數：

公稱通徑	DN50～DN1200(mm)
壓力等級	PN1.0、1.6、2.5、6.4MPa
連接方式	對夾式、法蘭連接
密封形式	金屬硬密封，軟密封
驅動方式	氣源驅動，壓縮空氣0.4-0.7mpa
適用溫度	-40℃～550℃
適用介質	水、蒸氣、油品、酸類腐蝕性等
控制方式	開關型（開關切斷），調節型（調節流量）

不銹鋼氣動蝶閥工作原理：

不銹鋼氣動蝶閥是以壓縮空氣（空壓機）為動力源，通過電磁閥換向去驅動氣動執行器，氣動執行器帶動碟板做0-90°的來回旋轉動作，從而達到對閥門的開啟和關閉。可根據工況需要，裝配上閥門定位器，控制碟板的旋轉開度，達到對介質流量等各項參數的調節控制。

不銹鋼氣動蝶閥零件材料：

零件名稱	材料
閥體	不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	多層次硬密封，純金屬密封
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承	奧氏體不銹鋼、304氮化
填料	柔性石墨
